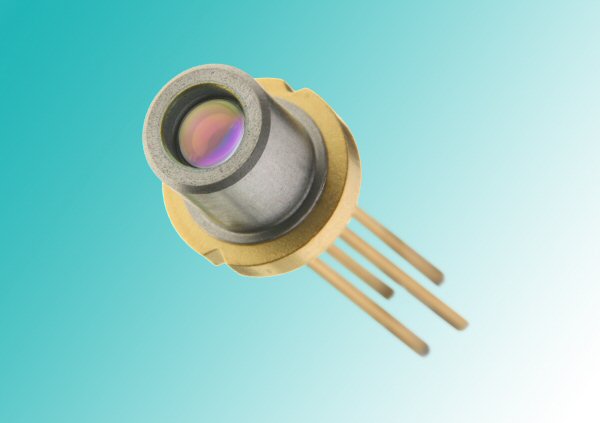

[圖]OKI世界首次實用化無須光隔離器的光發送模塊

訊石光通訊網發布時間:2007/3/30 9:12:30 編者:ICCSZ

摘要：　　2007年3月27日，沖電氣工業宣布，為了小型、低廉化FTTH(Fiber to the home:光纖到戶)(注1)等長距離通信用光模塊，OKI創世界之首

　　2007年3月27日，沖電氣工業宣布，為了小型、低廉化FTTH(Fiber to the home:光纖到戶)(注1)等長距離通信用光模塊，OKI創世界之首，實用化了無須光隔離器(注2)的，使用光源半導體激光器用增益耦合型(注3)DFB(分布反饋型)激光器技術(注4)的獨創無隔離器化技術。今后，將與運用MEMS(注5)技術的OKI獨創的silicon lens(注6)組合，積極推進商品化。

　　通常，FTTH等使用的光源，在短距離（～10Km以內）傳輸時，使用多模振蕩FP(Fabry-Perot)激光器(注7)。而長距離（～20Km）傳輸時，往往使用單模振蕩折射率耦合型DFB激光器。這種場合下，折射率耦合型DFB激光器因受反射光影響，噪聲增加，引起發送后的接收靈敏度劣化。因此，必須插接阻斷反射光用光隔離器。而光隔離器即使在光模塊元器件中也算得上價格昂貴，而且尺寸需要毫米級，因而，從成本、尺寸的角度出發，在光傳輸中無須使用光隔離器的需求異常迫切。

　　OKI此次通過將能提高抗反射光性，在反射光入射時能改善相對強度噪聲劣化的無隔離器化技術應用到增益耦合型DFB激光器，成功實現了光傳輸的無隔離器化。從而在光模塊的一般工作溫度范圍0-70℃內，在強制性讓反射光（-14dB）入射的情況下，進行了傳輸速率為1.25Gb/s、距離為25km的傳輸試驗，結果證明基本上對接收靈敏度沒有造成劣化影響，驗證了增益耦合型DFB激光器的抗反射光性比一般折射率耦合型DFB激光器(注8)更強。

　　OKI集團的常務董事、CTO杉本晴重表示:“由于增益耦合型DFB激光器的制造工藝與以往結構的DFB激光器基本相同，因而芯片制造成本預計也能達到相同水平。OKI準備在2007年6月供應評估用樣品。從長遠計劃來看，OKI將把該產品搭載到運用自身獨創技術silicon lens的小型、低價的光通信元器件上，并積極努力將之商品化?！?

　　對于此次獲得的技術開發成果，OKI已于美國時間2007年3月26日(星期一)，在美國加利福尼亞州安那罕(Anaheim)市召開的“the Optical Fiber Communication Conference & Exposition and the National Fiber Optic Engineers Conference (OFC/NFOEC2007)（http://www.ofcnfoec.org/）”上，發表了相關論文。

<用語說明>

注1 FTTH（Fiber to the home）
　　接到入網用戶家里的光寬帶網。

注2 光隔離器
　　只讓光從單一方向通過的光元器件，具有能阻斷途中反射回來的光的功能。

注3 增益耦合型
　　在激光器內部的導波路層，使增益(損耗)周期性單模振蕩。

注4 DFB(Distributed Feedback)激光器：分布反饋激光器
　　在半導體激光器的活性層附近，形成衍射光柵，只加強依存此周期的波長，是單模振蕩激光器。

注5 MEMS (Micro Electro Mechanical Systems)技術
　　將機械零部件、傳感器、激勵器、電子線路集成在一塊硅底板上的技術。

注6 silicon lens
　　 OKI在2002年開發成功的，在芯片制造技術上實現了批量生產的光通信用超小型透鏡。

注7 FP(Fabry-Perot)激光器:法布里-珀羅（FP）腔條形激光器
　　將均一構造的活性層內部的光，在諧振腔內往復放大，激光振蕩是依賴諧振腔長度的多模振蕩方式?；旧戏瓷涔獾挠绊懕环稚?，不容易增加噪聲，因此無須光隔離器。

　　注8 折射率耦合型DFB激光器
　　在激光器內部的導波路層，使折射率周期性單模振蕩的DFB激光器。

關于沖電氣工業株式會社(OKI)

　　沖電氣工業株式會社(OKI)創立于1881年，是日本最早的電子通信產品生產廠家?？偣驹跂|京。120多年來，OKI以“Open up your dreams”(開啟您的夢想)為品牌標語，朝著國際化企業飛躍的目標奮斗!在信息通信一體化系統、半導體電子元器件領域、打印機事業上，為廣大用戶提供著高質量、技術先進的最佳解決方案，為e社會充實無所不在服務作貢獻。
　　詳細資料請參閱OKI中文網頁：http://www.oki.com/cn/

來源：技術在線
