新飛通演示75GHz DWDM信道90 km 400ZR傳輸

NeoPhotonics完成端到端ZR鏈路測試 測試中使用了400ZR可互操作的可插拔模塊以及75 GHz復用器和解復用器

  ICC訊(編輯：Aiur) 美國時間6月18日，帶寬密集和高速通訊網絡應用硅光子/先進混合PIC激光器、模塊與子系統的領先研發和制造商NeoPhotonics Corporation(即新飛通)宣布成功在一個75 GHz間隔密集波分復用(DWDM)信道測試中驗證了數據中心互聯(DCI)ZR距離場景的400Gbps數據傳輸。

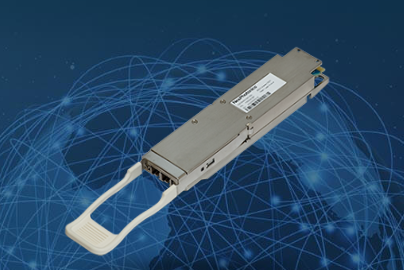

NeoPhotonics 400ZR收發器（來源：NeoPhotonics）

  在這次試驗中，NeoPhotonics使用互操作性的可插拔400ZR相干模塊和獨特設計的無熱陣列波導光柵(AWG)復用器(MUX)和解復用器(DMUX)，并獲得兩個里程碑式的成就。首先，單信道數據率會從當前的非互操作100Gbps 直接探測收發器替換為400Gbps互操作相干400ZR模塊。其次，現有的DWDM基礎設施可以從100GHz間隔DWDM信號的32信道增長到75GHz間隔DWDM信號的64信道。整體DCI光纖容量會因此受益，從3.2 Tb/s(100Gb/s/ch. x 32 ch)上升到25.6 Tb/s (400Gb/s/ch. x 64 ch.)，增長幅度達到800%。

  NeoPhotonics技術克服了在75 GHz間隔DWDM信道傳送400ZR信號面臨的多個挑戰。400ZR信號利用大約60 Gbaud符號速率和16 QAM調制，與標準的100 Gb/s相干或PAM4信號相比，它產生了更寬的發射信號頻譜。此外，通過試驗意識到，由于溫度變化和老化，激光器、MUX/DMUX的中心頻率會產生漂移。因此，隨著信道間隔從100GHz減小到75GHz，相鄰信道干擾(ACI)將更為關鍵，并可能降低400ZR信號的光信噪比。

  將濾波器用在NeoPhotonics的MUX/DMUX單元的設計，可以限制相鄰信道干擾(ACI)，并在同一時間里獲得一個穩定的中心頻率以適應劇烈的溫變和老化?？刹灏?A href="http://www.fmsd666.com/site/CN/Search.aspx?page=1&keywords=400ZR&column_id=ALL&station=%E5%85%A8%E9%83%A8" target="_blank">400ZR發射機的光信號頻譜非常重要的原因有兩點。首先，頻譜不能太寬，否則會導致“溢出能量”影響其相鄰DWDM信道。其次，它也不能太窄，否則會降低信號質量甚至是恢復能力，特別是在MUX/DMUX單元濾波之后。

  NeoPhotonics展示了使用三個內部400ZR可插拔收發器的端到端90km DCI鏈路，它們的可調激光頻率被調諧到75GHz間隔信道，以及一對專屬而設計的75GHz間隔的無源DWDM MUX/DMUX模塊。由于存在MUX/DMUX的表現，激光器甚至是MUX/DMUX濾波器的最壞情況頻率漂移，導致的光信噪比(OSNR)損失小于1dB。實驗使用了應用最壞情況下的器件頻率漂移來模擬老化和極端溫度的工作條件。

  NeoPhotonics董事長兼CEO Tim Jenks表示：“使用獨特設計75GHz間隔復用器/解復用器的緊湊型400ZR硅光子可插拔相干收發器模塊，可以顯著增加DCI場景光纖的帶寬容量以及明顯降低每比特成本。400ZR相干技術將400Gbps數據打包進75 GHz寬頻譜信道中，產生了對復用器/解復用器的嚴格要求。我們是唯一一家可以同時滿足這些要求的廠商，因為我們擁有設計和制造平面波導(PLC)能力，在解決大多數MUX/DMUX應用挑戰上已有20年經驗?！?
