聯訊儀器推出國內首臺25G/50G突發誤碼儀

  聯訊rBT2250突發誤碼儀

  隨著10G PON網絡部署和實施，下一代50G PON網絡的標準也已經完善：2018年，ITU/FSAN啟動了基于單波長50G PON標準的制定工作，命名為G.HSP(G.Higher Speed PON)。2019年，50G PON的總體需求G.9804.1發布，明確了單波長TDM PON架構，以及上下行速率組合，此外，50G PON需要滿足與10G PON以及存量ODN的共存平滑演進。2021年，ITU-T 50G PON系列標準正式發布，系列標準包括：總體需求標準修訂G.9804.1 AMD1、通用協議層標準G.9804.2，以及物理層標G.9804.3。為了滿足下一代50G PON測試需求，聯訊儀器推出了rBT2250，專門針對下一代25G/50G PON光線路終端(OLT)測試的新型突發誤碼分析儀。

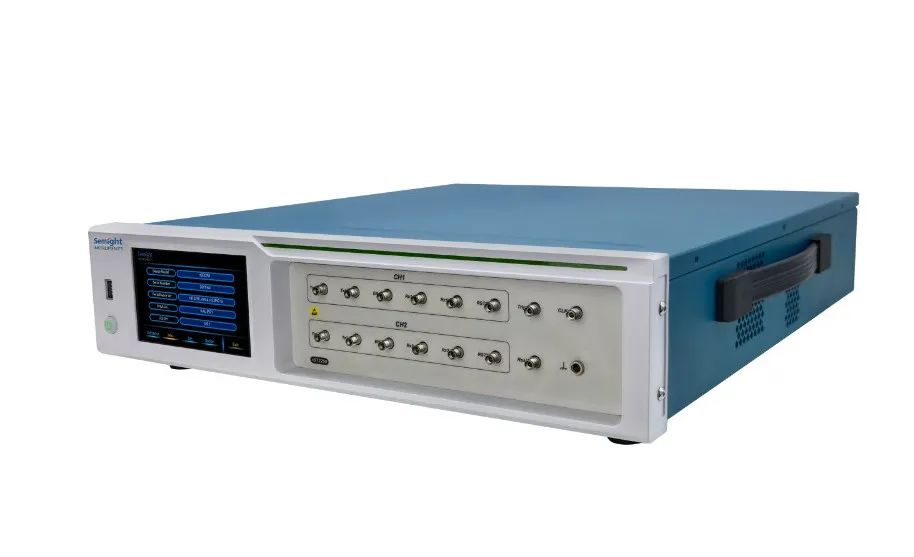

圖1 聯訊rBT2250 25G/50G 突發誤碼儀

  50G PON 應用場景

  50G PON是接入網能力的全面提升，實現了大帶寬、低時延保障和通道化能力的全面提升，面向多應用場景。

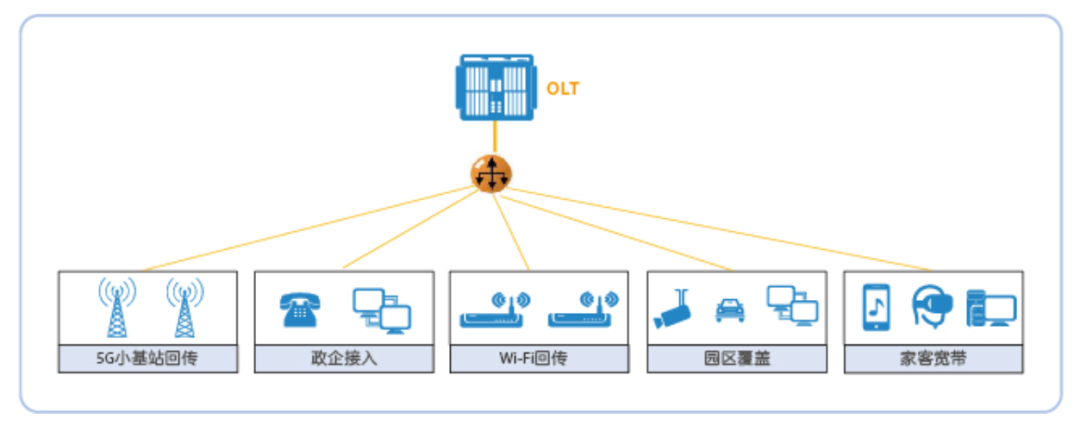

圖2 50G PON 全場景

  50G PON采用單纖雙向傳輸，下行TDM時分復用，上行TDMA時分多址接入，實現OLT和ONU之間的點到多點通信，在PON系統中，光網絡單元ONU通過光纖和耦合器共享一個光線路終端OLT，上行數據的傳輸采用時分復用的方式共享上行信道，對于發射上行數據的光發射機來說，它發射的是突發包信號。目前因為受到核心芯片及器件的限制，50G PON目前階段還是以非對稱：下行50G連續/上行25G突發為主。

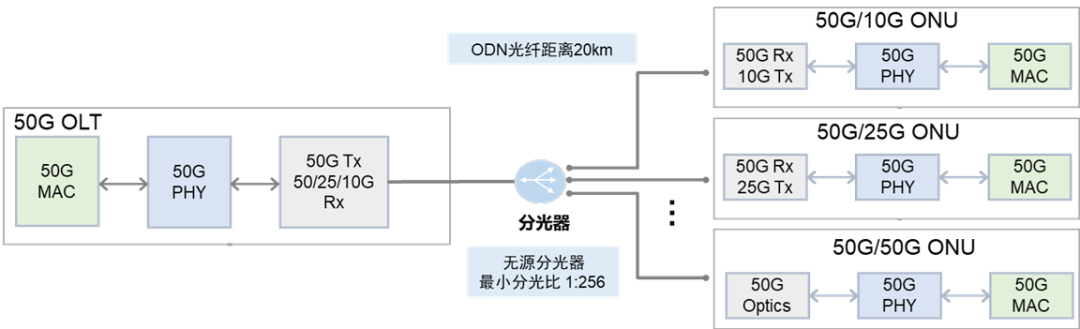

圖3 50G PON 架構

  50G PON 測試挑戰

  因傳輸路徑不同，各數據包有不同衰減，數據包中存在長連“1”、“0”，這些因素的影響使得OLT突發接收模塊接收的信號是特殊的突發光信號。

圖4 不同幅度ONU信號

  ONU 上行突發信號：需要有和數據同步的使能控制信號;需要能發送前導碼+PRBS數據的具有時序的數據包(幀結構)

  →需要具有突發數據和同步使能控制信號的誤碼儀

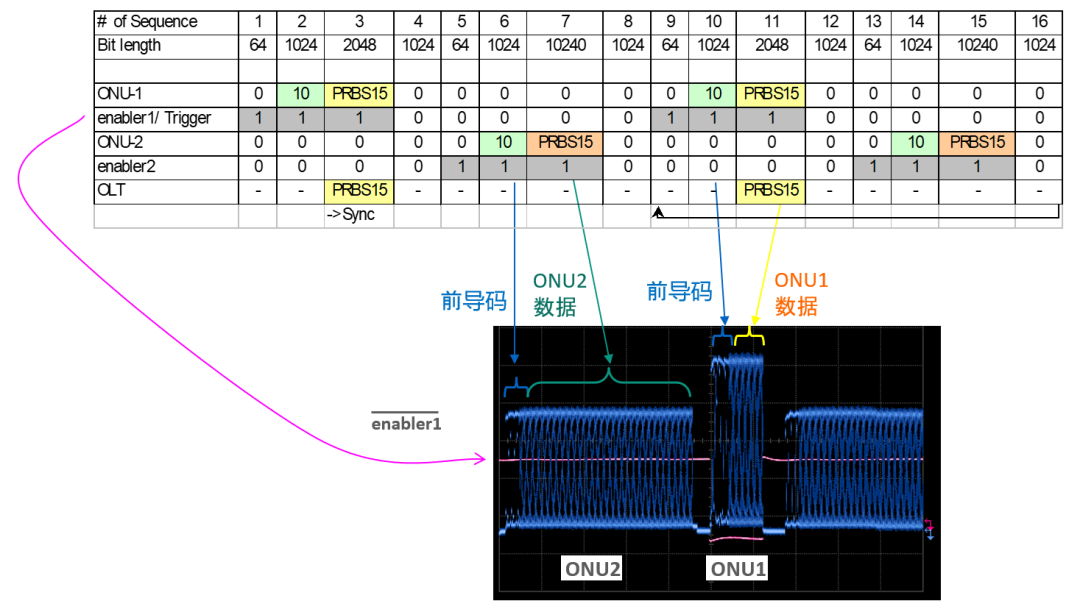

圖5 突發誤碼儀雙突發測試

  對于上行的突發信號，OLT接收模塊不僅要從不同功率衰減ONU1和ONU2突發信號中，迅速恢復出幅值相等的信號，而且要消除不同ONU的相位突變，即完成時鐘和相位的對齊，因此OLT輸出的信號應該為幅值相等且時鐘和相位對齊的電信號，雙突發測試可以模擬兩路不同衰減的ONU傳輸測試。

  →需要突發誤碼儀在突發模式才能驗證OLT接收機的性能，連續模式誤碼分析儀診斷不出來有問題的OLT

  rBT2250 突發誤碼儀

  針對上述測試需求，聯訊儀器rBT2250提供2個獨立的突發碼型發生器和誤碼探測器通道，支持連續模式或突發模式誤碼分析，具有兩路突發時分碼型序列產生和誤碼分析能力。碼型時序靈活可調，并針對器件測試需求，給相應測試通道提供同步的激光器使能、復位信號等低速控制通道。而且rBT2250內置時鐘恢復，可以自動測距，對長纖測試毫無問題。從而大大簡化測試設置、連接、占地空間以及測試成本。

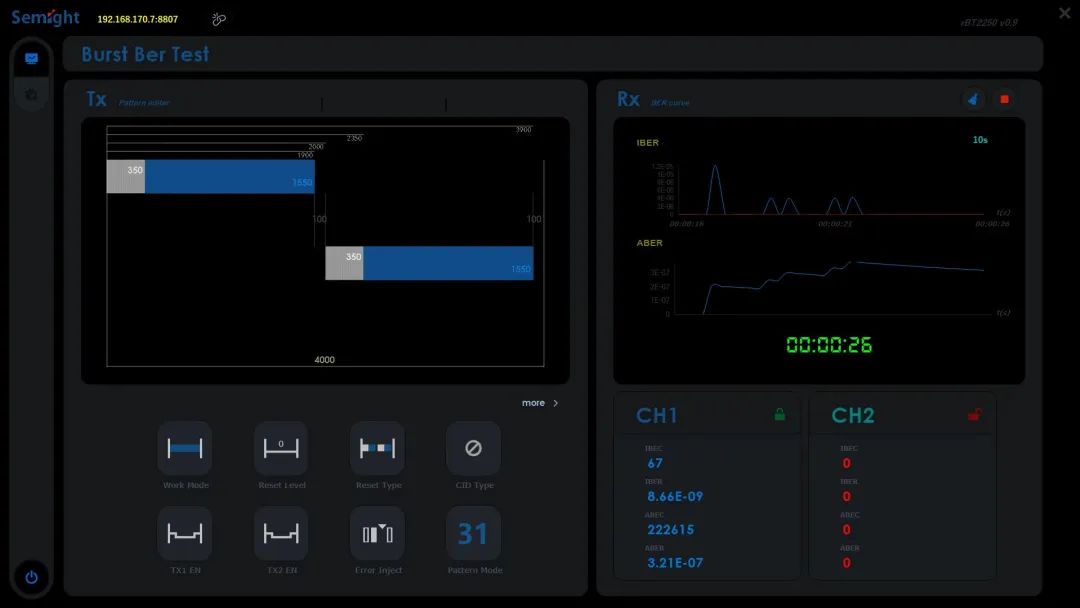

圖6 rBT2250 軟件主測試界面

  產品特點

  · 支持突發或連續模式信號輸出及誤碼測試;

  · 突發模式支持速率：9.953Gbps/10.3125Gbps/12.4416Gbps/24.8832Gbps;

  · 多通道配置：

    集成2個獨立的高速突發數據通道，支持2路突發時序可配置的碼型發生器通道和1路突發誤碼測試通道;

  · 支持2路同步的ONU激光器使能控制通道，控制電平需要LVTTL 3.3V，不需外接電平轉換;

  · 支持1路雙復位控制通道：復位位置可調，復位寬度可調;

  · 支持1路RSSI Trigger：且 RSSI Trigger 位置及脈沖寬度可調;

  · 可增加額外連續碼型發生器通道：可以選擇雙25G NRZ通道、50G PAM4通道或者50G NRZ通道;

  · 支持LOS測量：每個測試通道單獨具備LOS監測通道，可以監測SD(Signal Detect)信號，判斷LOS;

  · 支持CDR(時鐘恢復)：同OLT設備類似，每次接收都會進行時鐘恢復;內置時鐘恢復使得rBT2250可以工作在真實的長纖工作環境中，這在業內普遍使用的其他方案中基本無法實現，因為那些系統不支持時鐘恢復，長纖對時延的及抖動的影響使其不能工作。

圖7 聯訊25G OLT整體測試方案

  OLT 整體測試方案中，rBT2250突發誤碼儀同時支持2路突發信號，模擬2個ONU的雙包突發測試，50G 光采樣示波器支持OLT TX端連續模式光眼圖測試。
